pierścienie osadcze na wciśniętych przegubach kulowych

dodatkowe bezpieczeństwo, gdy ma to znaczenie

Z biegiem czasu wielokrotna wymiana przegubów kulowych może spowodować odkształcenie obudowy wahacza, zmniejszając siłę docisku niezbędną do zapewnienia bezpiecznego połączenia. Podczas gdy części OE opierają się na idealnych tolerancjach i kontrolowanym montażu fabrycznym, warunki warsztatowe mogą się różnić.

Dlatego MOOG dołącza do wszystkich wciskanych przegubów kulowych zabezpieczający pierścień sprężynujący. Działa on jako dodatkowe zabezpieczenie, pomagając zapobiegać wysunięciu się przegubu, jeśli połączenie wciskowe nie jest wystarczająco mocne, oraz zapewniając kontrolę nad pojazdem w trudnych warunkach jazdy.

Zaprojektowane z myślą o rzeczywistych naprawach, produkty MOOG zapewniają spokój ducha przy każdej instalacji.

Na rynku oryginalnego wyposażenia (OE) wiele wciskanych przegubów kulowych, które są fabrycznie zamontowane na wahaczach, nie posiada pierścienia zabezpieczającego z następujących powodów:

MOOG_DYK23-19_Snap_Ring_BJ_PRMMO2309_IMG-A-

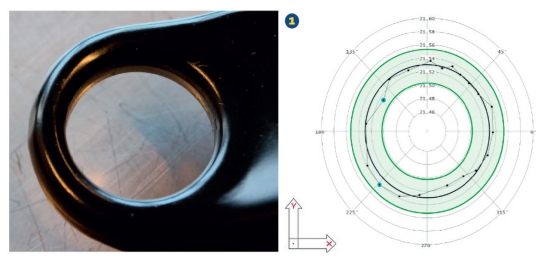

Podczas montażu wahacza, oba elementy (w szczególności otwór w korpusie wahacza) mają wymiary (1), które zapewniają idealne dopasowanie i oczekiwaną siłę utrzymania przegubu kulowego.

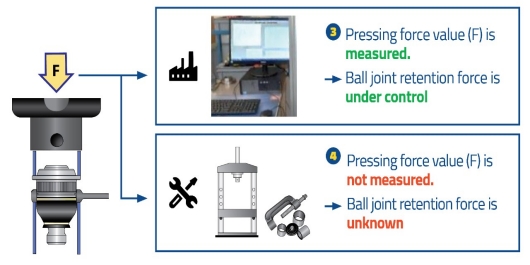

Zakłady produkcyjne OE i MOOG wykorzystują prasy serwo, które umożliwiają kontrolę siły wciskania (3) przegubu kulowego i automatycznie odrzucają zmontowane wahacze, w których wartość tej siły jest zbyt niska.

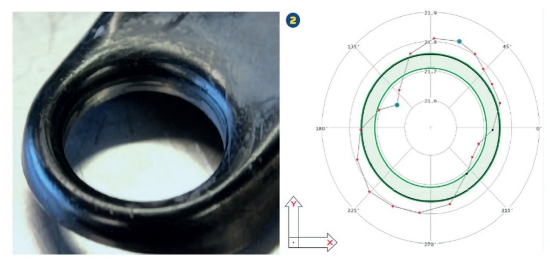

Jednak po wielokrotnej wymianie przegubów kulowych otwór w korpusie wahacza może ulec deformacji lub powiększeniu (2), uniemożliwiając uzyskanie bezpiecznej siły mocowania przegubu kulowego. Dlatego producenci samochodów rzadko oferują przeguby kulowe sprzedawane osobno.

Chociaż firma MOOG zdecydowanie zaleca wymianę całego wahacza zamiast poszczególnych elementów, oferuje również przeguby kulowe jako alternatywne rozwiązanie naprawcze. Niestety, ponieważ większość pras mechanicznych lub hydraulicznych używanych w warsztatach naprawczych nie ma możliwości pomiaru siły docisku, monterzy nie mają pewności, czy podczas montażu osiągnięto bezpieczną siłę docisku. (4)

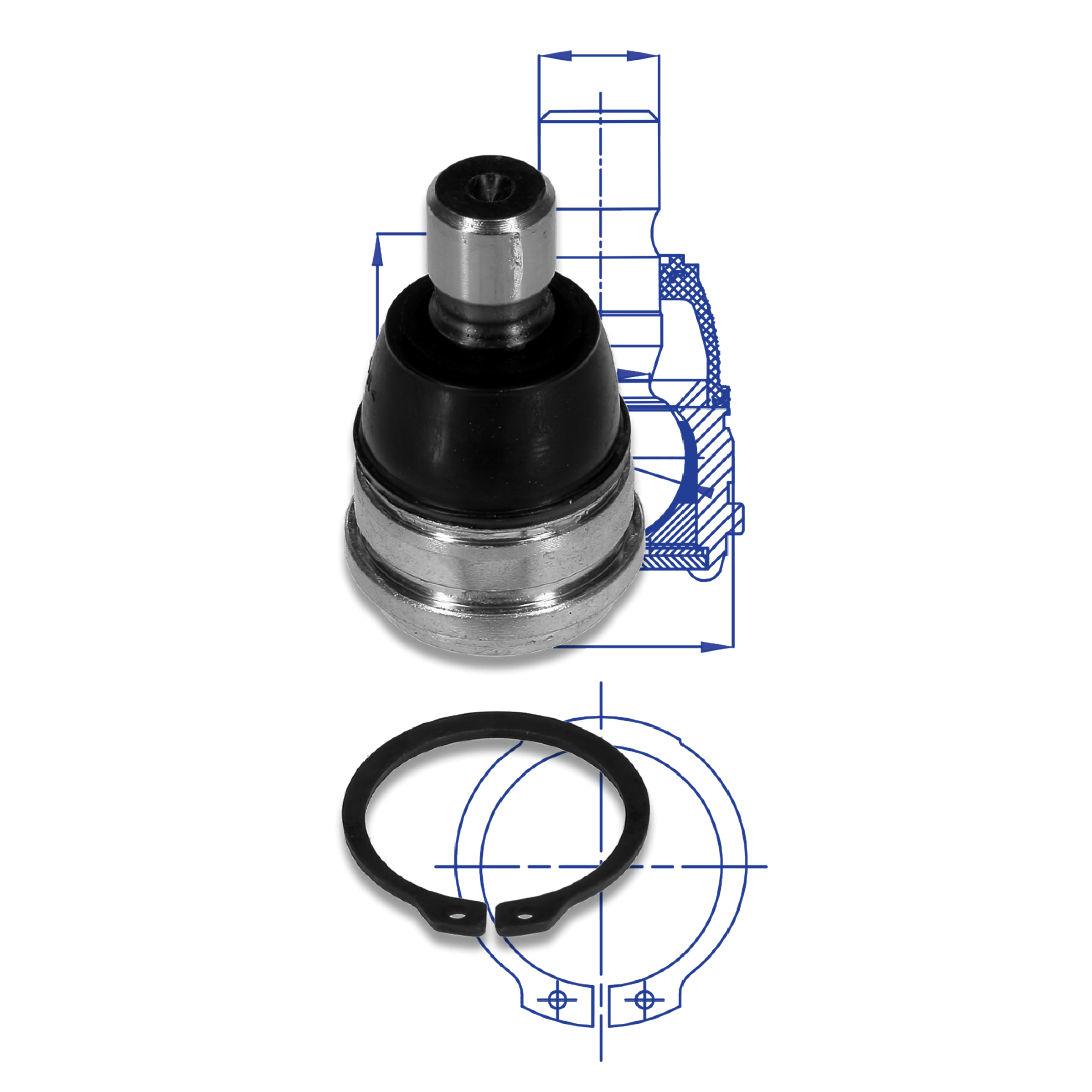

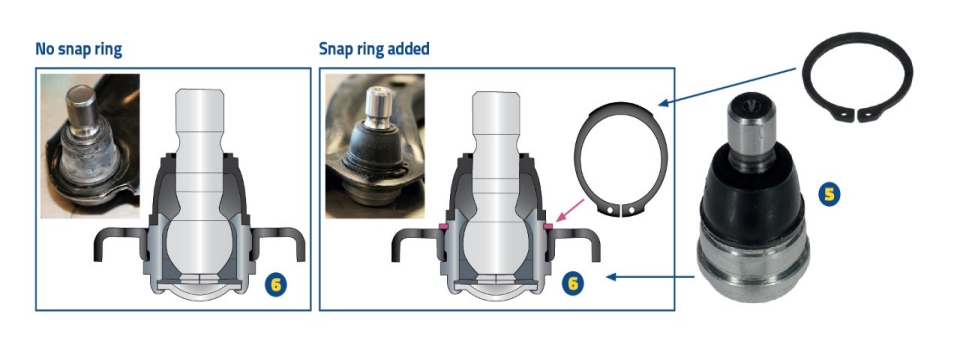

Aby rozwiązać ten problem, firma MOOG dołącza do wszystkich swoich wciskanych przegubów kulowych pierścień zabezpieczający, który można włożyć w celu zabezpieczenia zmontowanego produktu. (5)

Zatrzask zintegrowany z obudową (6) wytrzymuje największe obciążenia, jakim poddawane są przeguby kulowe, gdy pojazd znajduje się w ekstremalnych warunkach (np. duża prędkość, uderzenia o krawężniki, wyboje i zły stan nawierzchni). Jednak w przypadku niewystarczającej siły docisku wynikającej z procesu tłoczenia konieczne jest zastosowanie dodatkowego „zatrzasku”, który zapewni bezpieczne podparcie przy mniejszych obciążeniach. Ten dodatkowy ogranicznik pomaga zapobiegać ryzyku wysunięcia się przegubu kulowego z otworu w korpusie, co mogłoby mieć krytyczne konsekwencje dla bezpieczeństwa kontroli pojazdu. Pierścień osadczy MOOG zapewnia bezpieczny montaż z punktu widzenia bezpieczeństwa, ale może nie zapobiegać nieprzyjemnym odgłosom stukania, jeśli otwór w korpusie ramienia jest już zdeformowany lub powiększony. W przypadku zauważenia takich objawów należy niezwłocznie udać się do warsztatu.

MOOG zdecydowanie odradza wielokrotną wymianę wciskanych przegubów kulowych w wahaczu. W takich przypadkach lub w razie wątpliwości zaleca się montaż w pełni zmontowanego wahacza.
