Prevenção da separação da rótula do munhão de roda

SABIA QUE: CONSELHOS PARA O PROFISSIONAL

REFERÊNCIA MOOG:

CI-BJ-16641

APLICAÇÕES:

CITROËN Jumpy / Spacetourer (desde 04/2016)
PEUGEOT Expert / Traveller (desde 04/2016)
OPEL Vivaro / Zafira Life (desde 03/2019)
TOYOTA Proace (desde 02/2016)

DESCRIÇÃO DO PROBLEMA

Este tipo de rótula possui um colar largo acima da rosca, o qual deve ser cravado com um cinzel plano durante a instalação. Esta ação bloqueia o colar num entalhe específico do munhão, evitando a separação da rótula.

Embora este método de bloqueio seja uma solução comprovada para várias aplicações, existem casos reportados de separação da rótula, tanto em montagens de origem (OE) como no pós-venda, nos veículos indicados.

SOLUÇÃO

Para evitar este problema, a MOOG recomenda a instalação da referência CI-BJ-16641, seguindo cuidadosamente os passos de montagem indicados abaixo:

MOOG - Clean the inner thread of the wheel knuckle with a wire brush

1. Limpe a rosca interna do munhão com uma escova de arame.

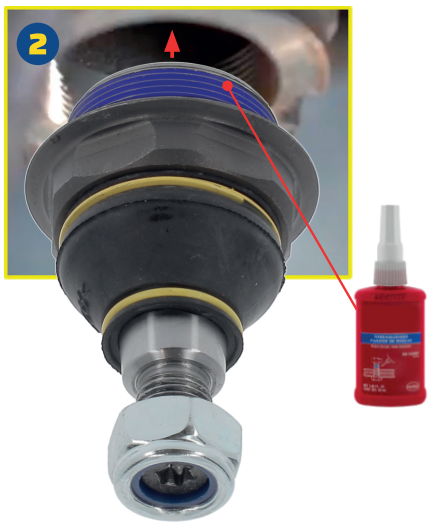

MOOG - Apply a thread locking adhesive to the outer thread of the ball joint

2. Aplique um adesivo de travamento de rosca na rosca exterior da rótula antes de a enroscar manualmente no munhão.

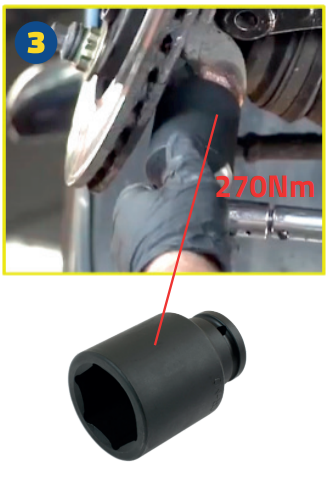

3. Aperte a rótula com um binário de 270 Nm, utilizando uma chave de 44 mm adequada — suficientemente profunda para permitir a entrada do pino esférico.

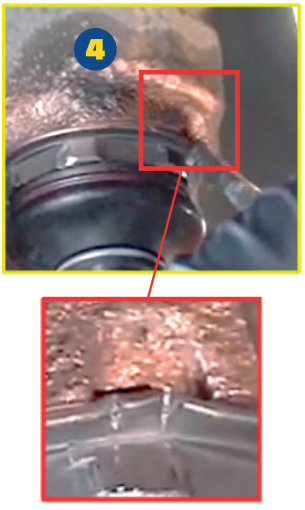

MOOG - ‘punch’ the ball joint collar into the dedicated notch

4. Com um cinzel plano, crave o colar da rótula no entalhe específico existente no munhão.

Em muitos casos, as rótulas roscadas ao munhão não possuem contra-porca para evitar a separação acidental. Esta separação pode ocorrer devido às vibrações normais durante o funcionamento do veículo.
