nyomott golyócsuklókra szerelt rugós gyűrűk

logo-problem-solver



extra biztonság, amikor számít



Az idő múlásával a gömbcsukló ismételt cseréje deformálhatja a lengőkar házát, csökkentve a biztonságos csatlakozáshoz szükséges préselési erőt. Míg az eredeti alkatrészek tökéletes tűréshatárokon és ellenőrzött gyári összeszerelésen alapulnak, a műhelyi körülmények változatosak lehetnek.

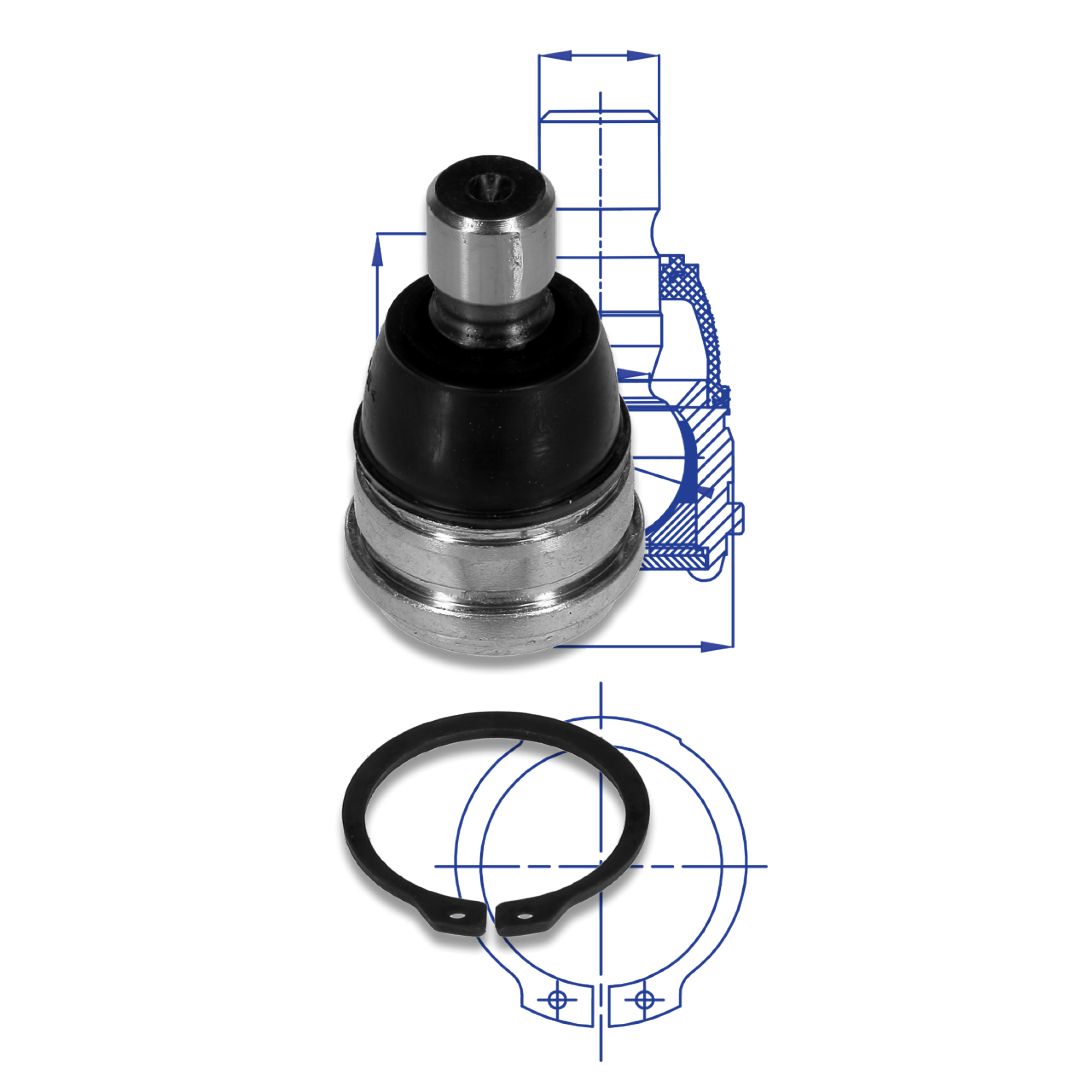

Ezért a MOOG minden préselt gömbcsuklóhoz biztonsági rögzítőgyűrűt mellékel. Ez további védelmet nyújt, megakadályozza a csukló elmozdulását, ha a préselési erő nem elég erős, és biztosítja a jármű irányíthatóságát nehéz vezetési körülmények között is.

A valós javításokhoz tervezett MOOG minden beszerelésnél nyugalmat biztosít.



MOO070_Technical drawing 2-2_01



Az eredeti berendezések (OE) piacán sok, a lengőkarokra előre felszerelt préselt gömbcsukló nem tartalmaz biztonsági rögzítőgyűrűt a következő okok miatt:

MOOG_DYK23-19_Snap_Ring_BJ_PRMMO2309_IMG-A-

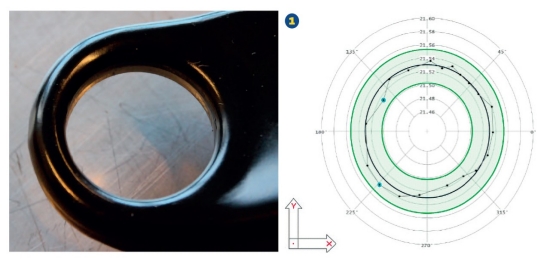

  • A lengőkar összeszerelése során mindkét alkatrész (különösen a kar testének furata) olyan méretekkel rendelkezik (1), amelyek lehetővé teszik a tökéletes illeszkedést és a gömbcsukló várható rögzítőerejét.

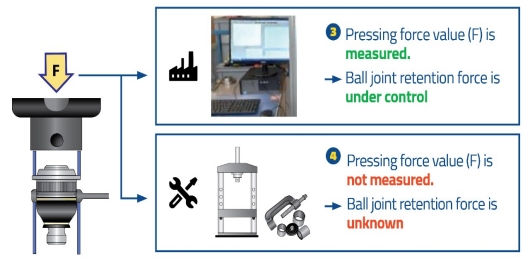

  • Az OE és a MOOG gyártóüzemei szervopréseket használnak, amelyek lehetővé teszik a gömbcsukló behatoló erejének (3) szabályozását, és automatikusan elutasítják azokat az összeszerelt karokat, amelyeknél ez a préselési erő túl alacsony.
MOOG_DYK23-19_Snap_Ring_BJ_PRMMO2309_IMG-A-

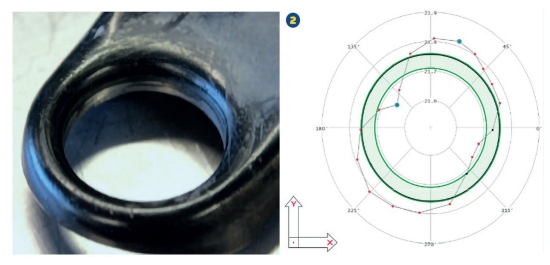

Azonban a gömbcsuklók többszöri cseréje után a lengőkar testének furata deformálódhat vagy megnagyobbodhat (2), ami megakadályozza a gömbcsukló biztonságos rögzítési erejének elérését. Ezért az autógyártók ritkán kínálnak külön megvásárolható préselt gömbcsuklókat.

Bár a MOOG határozottan javasolja a teljes lengőkar cseréjét az egyes alkatrészek helyett, a MOOG a gömbcsuklót is kínálja alternatív javítási megoldásként. Sajnos, mivel a javítóműhelyekben használt legtöbb mechanikus vagy hidraulikus prés nem képes mérni a préselési erőt, a szerelők nem lehetnek biztosak abban, hogy a szerelés során biztonságos rögzítési erő lett-e elérve. (4)

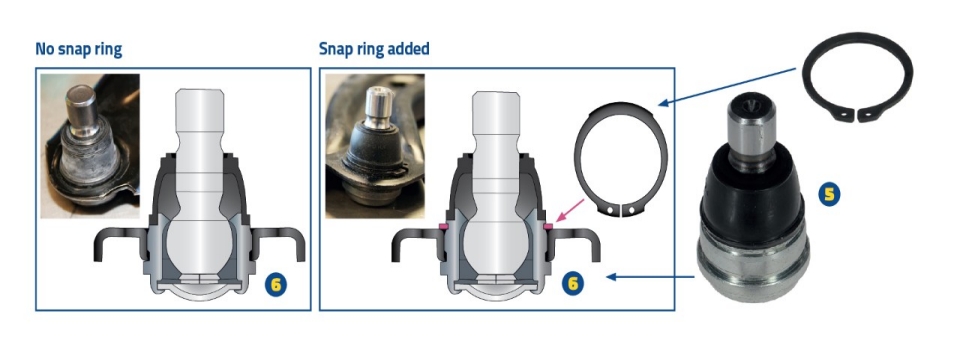

A probléma megoldása érdekében a MOOG egy biztonsági rögzítőgyűrűt mellékel az összes bepréselt gömbcsuklójához, amely behelyezhető az összeszerelt termék rögzítéséhez. (5)

A házba integrált ütköző (6) a gömbcsuklókra nehezedő legnagyobb terheléseket viseli, amikor a jármű extrém körülményeknek van kitéve (pl. nagy sebesség, szegélynek való ütközés, kátyúk és rossz útviszonyok). Azonban egy további „extra ütköző” szükséges az alacsonyabb terhelések biztonságos megtartásához abban az esetben, ha a préselési műveletből eredő tartóerő nem elegendő. Ez a kiegészítő ütköző segít megelőzni a gömbcsukló kicsúszásának kockázatát a karosszérianyílásból, ami kritikus biztonsági következményekkel járhat a jármű irányíthatósága szempontjából. A MOOG rögzítőgyűrű biztonsági szempontból biztosítja a biztonságos összeszerelést, de nem feltétlenül akadályozza meg a kellemetlen kopogó hangokat, ha a lengőkar karosszérianyílása már deformálódott vagy megnagyobbodott. Ha ilyen tüneteket észlel, a járművet azonnal szervizbe kell vinni.



MOOG_DYK23-19_Snap_Ring_BJ_PRMMO2309_IMG-A-





MOOG - Hydrobushing - Rubber Frequency

A MOOG határozottan nem javasolja a lengőkarra préselt gömbcsuklók többszöri cseréjét. Ilyen esetekben, vagy ha bizonytalanság áll fenn, teljes egészében összeszerelt lengőkart ajánlott beszerelni.
