Inele de fixare pe articulații sferice

siguranță suplimentară atunci când contează

În timp, înlocuirile repetate ale articulațiilor sferice pot deforma carcasa brațului oscilant, reducând rezistența necesară pentru o fixare sigură. În timp ce piesele originale se bazează pe toleranțe perfecte și asamblare controlată în fabrică, condițiile din atelier pot varia.

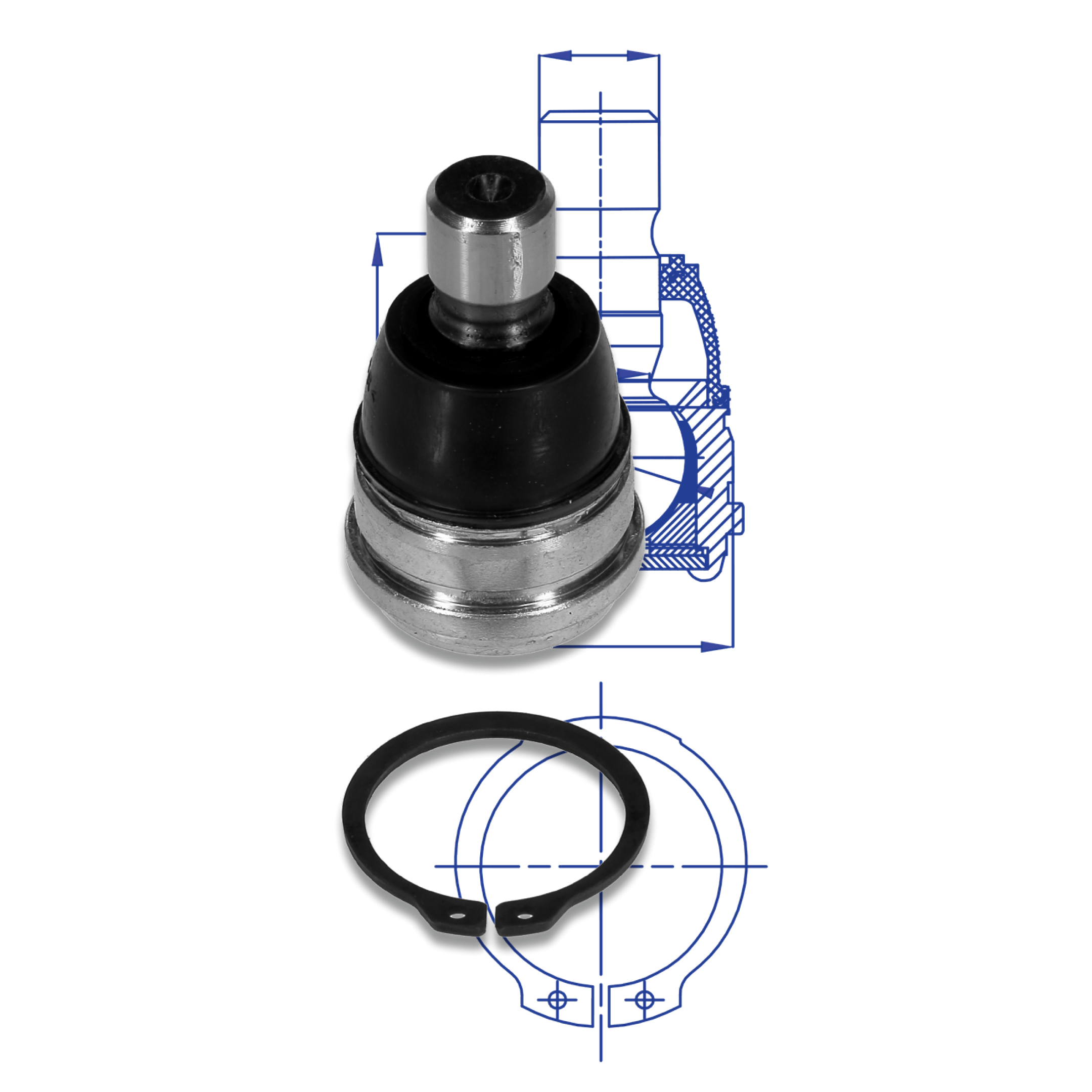

De aceea, MOOG include un inel de siguranță cu toate articulațiile sferice presate. Acesta acționează ca o măsură suplimentară de siguranță, prevenind deplasarea articulației în cazul în care fixarea prin presare nu este suficient de puternică și asigurând controlul vehiculului în condiții de conducere dificile.

Conceput pentru reparații în condiții reale, MOOG oferă liniște sufletească la fiecare instalare.

Pe piața echipamentelor originale (OE), multe articulații sferice presate care sunt preinstalate pe brațele oscilante nu includ un inel de siguranță din următoarele motive:

MOOG_DYK23-19_Snap_Ring_BJ_PRMMO2309_IMG-A-

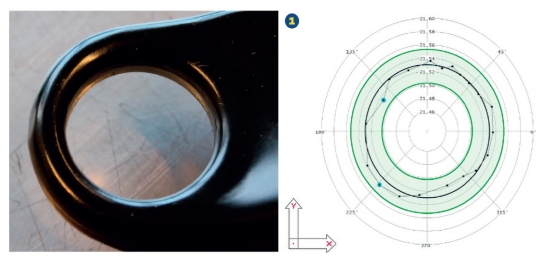

În timpul asamblării brațului oscilant, ambele componente (în special orificiul corpului brațului) au dimensiuni (1) care permit o potrivire perfectă și forța de reținere preconizată a articulației sferice.

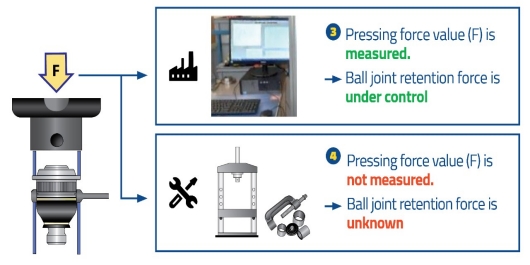

Fabricile OE și MOOG utilizează prese servo care permit controlul forței de împingere (3) a articulației sferice și resping automat brațele asamblate în care această valoare a forței de presare este prea mică.

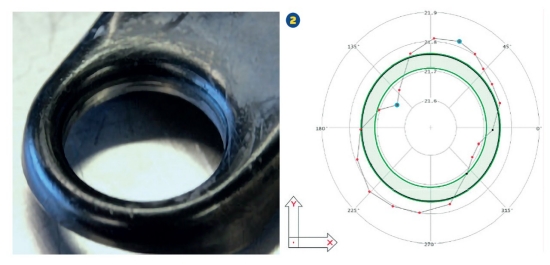

Cu toate acestea, după multiple înlocuiri ale articulațiilor sferice, orificiul corpului brațului oscilant poate deveni deformat sau mărit (2), împiedicând obținerea unei forțe de reținere sigure pentru articulația sferică. Acesta este motivul pentru care producătorii de automobile oferă rareori articulații sferice presate vândute individual.

Deși MOOG recomandă cu tărie înlocuirea întregului braț de control în locul componentelor individuale, MOOG oferă și articulația sferică ca alternativă de reparație. Din păcate, deoarece majoritatea preselor mecanice sau hidraulice utilizate în atelierele de reparații nu pot măsura forța de presare, instalatorii nu pot fi siguri că s-a obținut o forță de reținere sigură în timpul asamblării. (4)

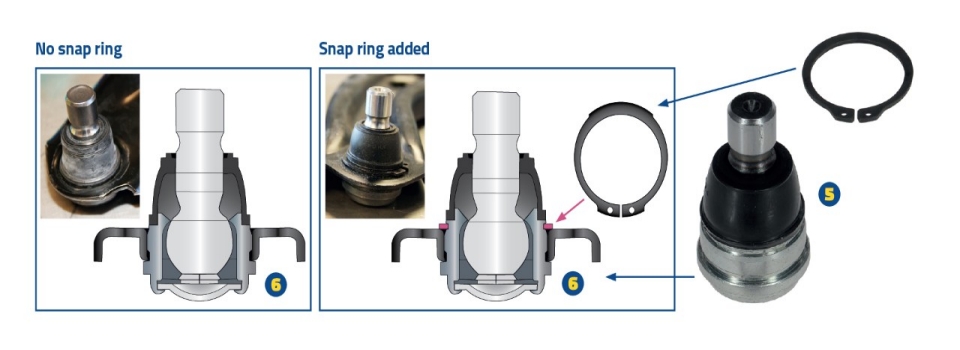

Pentru a rezolva această problemă, MOOG include un inel de siguranță cu toate articulațiile sferice presate, care poate fi inserat pentru a fixa produsul asamblat. (5)

Opritorul integrat în carcasă (6) suportă sarcinile maxime la care sunt supuse articulațiile sferice atunci când un vehicul este supus condițiilor extreme (de exemplu, viteză mare, impacturi cu borduri, gropi și condiții proaste ale drumului). Cu toate acestea, este necesar un „opritor suplimentar” pentru a suporta în siguranță sarcinile mai mici în cazul în care forța de reținere obținută prin presare este insuficientă. Acest opritor suplimentar ajută la prevenirea oricărui risc de deplasare a articulației sferice din orificiul carcasei, ceea ce ar putea afecta siguranța controlului vehiculului. Inelul de fixare MOOG asigură o asamblare sigură din punct de vedere al siguranței, dar nu previne zgomotele neplăcute dacă orificiul carcasei brațului este deja deformat sau mărit. Dacă se observă astfel de simptome, vehiculul trebuie dus imediat la un atelier.

MOOG recomandă insistent să nu înlocuiți articulațiile sferice presate pe un braț oscilant mai mult de o dată. În astfel de cazuri sau în cazul în care există incertitudini, se recomandă instalarea unui braț oscilant complet asamblat.
