CanadaPOSICIÓN CORRECTA DE MONTAJE PARA BARRAS DE ACOPLAMIENTO
¿LO SABÍAS? CONSEJOS PARA EL PROFESIONAL

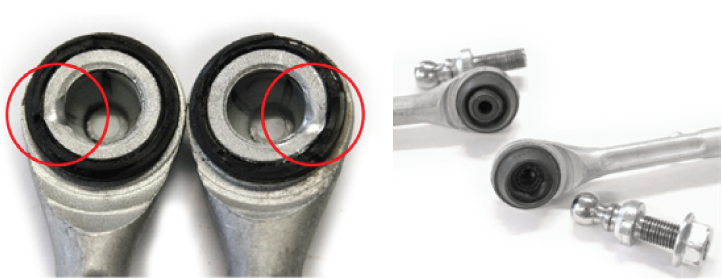

Las barras de acoplamiento, en las que los pernos esféricos están desplazados angularmente en 150° (solo 30° menos que una pieza completamente simétrica), pueden invertirse fácilmente durante la instalación, es decir, puede confundirse las posiciones de ajuste de izquierda y derecha. No hace falta ejercer una fuerza anormalmente intensa para encajarlas incorrectamente. Este error provoca pronto un ruido de golpeteo que potencialmente puede hacer que el perno esférico se escape de su alojamiento.
RESUMEN
Algunas barras de acoplamiento pueden parecer simétricas, cuando en realidad son piezas asignadas con posiciones específicas de montaje izquierda y derecha. A veces, los instaladores pasan esto por alto.
EJEMPLOS DE APLICACIÓN

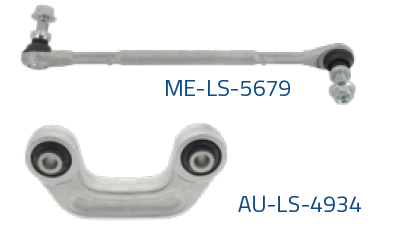

EJE DELANTERO DE MERCEDES CLASE C [W204] 2007-2014

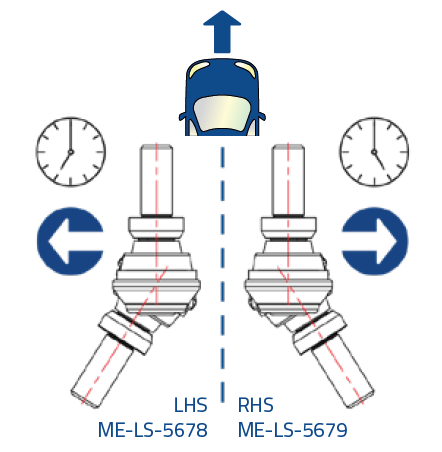

MOOG recomienda verificar atentamente que cada pieza sea la correcta según la posición de ajuste izquierda y derecha antes de la instalación. Una forma fácil de comprobarlo es mantener el perno esférico de primer plano delante de ti.
- Si el perno esférico de segundo plano está desplazado en un ángulo de 150° en sentido antihorario (como un reloj que indica las 7 en punto), la pieza es ME-LS-5678 y debe instalarse en el lado izquierdo.
- Si el perno esférico de segundo plano está desplazado en un ángulo de 150° en sentido horario (como un reloj que indica las 5 en punto), la pieza es ME-LS-5679 y debe instalarse en el lado derecho.
EJE DELANTERO DEL AUDI A6 [C6] 2004 - 2010
Otro ejemplo típico es la barra de acoplamiento del Audi A6, que debe orientarse con la indicación de flecha en la aguja del amortiguador.
Todo montaje invertido desgastará inevitablemente los bujes de manera prematura.
